Модуль «3D»
Универсальный инструмент объемного моделирования
Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.
Что такое nanoCAD за 10 минут
Общий взгляд на новую САПР
Что такое nanoCAD? Если говорить маркетинговыми позиционирующими словами, то «nanoCAD – это отечественная классическая универсальная САПР-платформа». В этой фразе все слова ключевые:
Основные задачи, которые решает nanoCAD – это разработка и выпуск рабочей документации (чертежей) в любых проектных группах и любой предметной области.
- САПР – система автоматизированного проектирования, то есть основной инструмент для проектировщиков.
- Классическая – то есть использующая классические методы проектирования: от примитивов к чертежу (абсолютно так же, как обычно использовался кульман).
- Универсальная – то есть не привязанная ни к какой предметной области: nanoCAD одинаково подходит для того чтобы проектировать машиностроительную деталь, поэтажные планы, разрезы/фасады, космические корабли и даже дачный участок.
- Отечественная – система разрабатывается в России, а русская версия затачивается под требования российского рынка.
- Наконец, слово «платформа» означает, что функционал nanoCAD можно расширять приложениями, расчетами, модулями, затачивая систему под специализированные задачи.
Все, что нужно знать о модуле nanoCAD 3D
Разработка nanoCAD – это не слепое копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп.

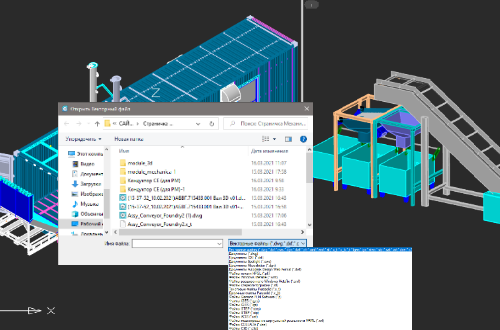

Конвертация форматов
Возможность конвертации в наиболее распространенные 3D-форматы (С3D, IGS, SAT, STEP, STL, JT, WRL, X_B, X_T) позволяет обмениваться информацией с большинством САПР. Любую модель, выполненную в nanoCAD с применением модуля «3D», можно передать на 3D-принтеры и станки с ЧПУ, используя функцию экспорта.

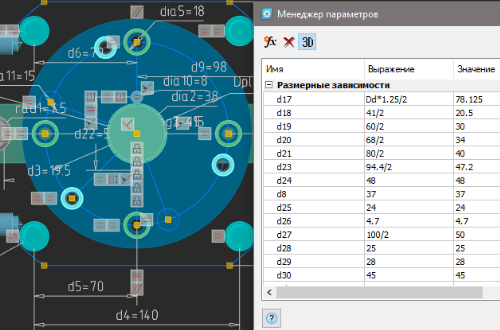

Параметризация
Широкие возможности формирования параметрических моделей позволяют создавать умные 3D-объекты, управляемые числовыми параметрами, а также накладывать геометрические ограничения, задавая условия изменения формы объектов. Вы можете прорабатывать различные исполнения и вариации как отдельной детали, так и сложных многокомпонентных сборок. Грамотное и продуманное использование параметризации значительно сокращает время моделирования и повышает эффективность.

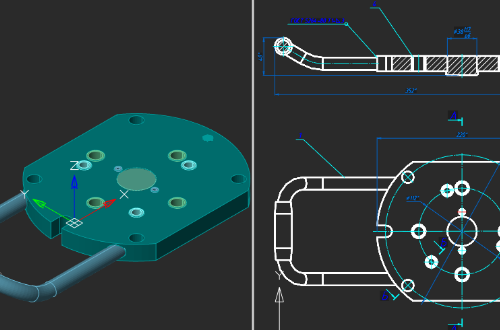

Ассоциативность
3D-моделей и чертежей
3D-моделей и чертежей
Ассоциативная связь моделей и их проекций позволяет пользователям сконцентрироваться на проектировании в 3D-среде, уделяя внимание 2D-графике в основном лишь для оформления чертежей. Все изменения 3D-модели в любой момент будут отображаться и на чертежах, причем элементы оформления, внесенные в 2D-графику, также будут соответствовать этим изменениям.

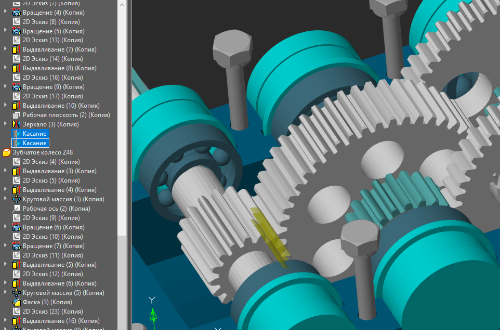

3D-зависимости
Инструментарий 3D-зависимостей позволяет не только собирать сложные сборки из отдельных компонентов, но и, управляя параметрами разнесения, создавать демонстрационные модели, а также наглядные схемы сборок изделий. Пользователям доступны пять 3D-зависимостей: «Вставка», «Касание», «Симметрия», «Совмещение», «Угловая».

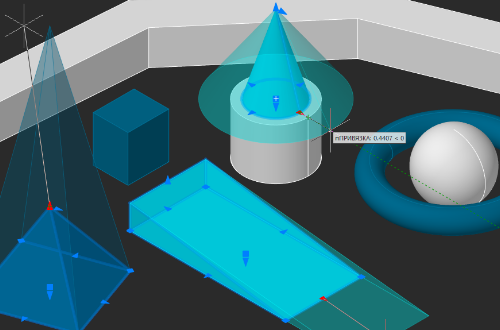

3D-примитивы
В режиме прямого моделирования доступны восемь типов 3D-примитивов – элементов, не требующих для создания дополнительных 2D-построений. Выберите нужный 3D-примитив и задайте необходимые размеры – 3D-тело готово. Нужно изменить размер или форму – потяните за «ручки» в нужном направлении, и объект трансформируется. Инструменты прямого моделирования очень важны и удобны при концептуальном 3D-проектировании.
Переключение режимов моделирования
Многообразие функционала модуля «3D» очень удобно поддерживается в ленточном интерфейсе с помощью переключения режимов моделирования. Пользователю доступны только команды выбранного режима, а все другие будут скрыты до переключения на соответствующий режим. При этом в одной модели могут сочетаться разные типы моделирования. Свобода действий и концентрация на главном.
Создание структуры изделия
Используя модуль «3D» пользователи могут не только визуализировать объекты в трехмерном пространстве, но и создавать структуру проектируемого изделия. Эта возможность особенно полезна при проектировании сложных многокомпонентных изделий, когда на каждой стадии проектирования важно видеть их реальный конструкторский состав.
Преимущества модуля nanoCAD 3D
nanoCAD включен в реестр Минкомсвязи России в качестве замены иностранным САПР
Оформить временную подписку или купить постоянную лицензию – все на ваше усмотрение
Бесплатная помощь при
переходе с зарубежного ПО
на nanoCAD
Продуманный и удобный интерфейс обеспечит быстрый переход с других САПР или с «бумажного» проектирования
Продукт nanoCAD Механика создан российской компанией с учетом актуальных российских стандартов
Бесплатная установка и техническая поддержка
Доставим, Внедрим, Обучим
