Расчет сетей постоянного тока, питаемых от аккумуляторной батареи (АБ)

Добавлен справочник аккумуляторных батарей, справочник разрядных характеристик. Внедрен инструмент автоматизированного выбора аккумуляторных батарей по заданным условиям. Параметры автоматизированного выбора АБ следующие: время автономной работы АБ, метод определения количества последовательных элементов по Umin или Umax, допустимое максимальное/минимальное напряжение на шинах АБ, максимальное напряжение на элементе АБ (в режиме заряда), учет толчковой нагрузки в конце аварийного режима, учет стабилизаторов и их параметров. Внедрен режим калькулятора для проверки ранее выбранной аккумуляторной батареи, а также для оценки возможности установки аккумуляторных батарей различного типа.

Внедрена функция агрегатного ввода, с помощью которой появляется возможность сохранять в виде агрегата как всю схему, так и ее часть, а затем использовать их для более быстрого формирования распределительной сети

Можно воспользоваться заранее заготовленной типовой схемой, в которой отражена вся конфигурация сети, но электроприемники — только абстрактные (не определенные), предварительно определены автоматические выключатели, но не определены уставки, не определены типы кабелей и их длины. В качестве агрегата можно рассматривать комплектные распределительные пункты, распределительные шкафы и распределительные щиты. Введен справочник агрегатов.

Внедрена функция Отмена/Повтор (Undo/Redo), позволяющая отменять/повторять (отменять отмену) действия пользователя на неограниченное количество шагов

Добавлена команда Автоматическое обозначение, позволяющая автоматизировать обозначения объектов схемы по разным правилам

Реализована функция Журнал событий

В журнал записываются действия, производимые программным комплексом, протокол расчета, предупреждения, информация о модели, а также информация, запрошенная пользователем (например перечень всех нарушенных условий по всем элементам схемы).

Добавлены метод расчета сопротивления дуги с использованием полинома согласно ГОСТ и метод с учетом полинома согласно РД

В программе появился «Внутренний справочник модели». Теперь нет необходимости прикладывать к файлу модели используемый справочник — все оборудование, которое было использовано в проекте, хранится во внутреннем справочнике файла модели

Функция Очистить справочник модели позволяет удалить из справочника типы оборудования, которые попали туда в процессе работы, но не используются в окончательном варианте проекта

Экспорт/импорт справочника предназначен для ввода/вывода данных справочника в форматах *.csv, *.xml, *.txt. Можно экспортировать или импортировать не только текущую таблицу справочника, но и весь справочник в целом (из модели или внешний)

Внешний справочник можно разместить в общей папке, в том числе и на сетевом диске. Теперь программа допускает совместный доступ нескольких пользователей к одному справочнику

Команда Открыть позволяет выбрать любой справочник в любой директории и использовать его в проекте. Появилась возможность собирать часть модели с использованием одного внешнего справочника, а часть — с использованием другого

Команда Слияние справочников позволяет выполнить объединение двух внешних справочников или внешнего и внутреннего справочников, при этом одинаковые записи скопированы не будут

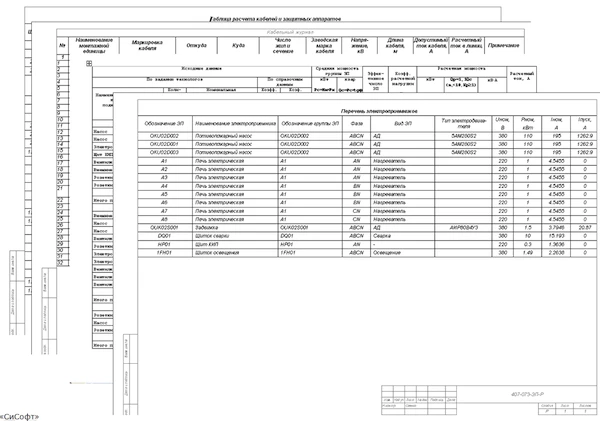

Для получения итоговых документов теперь можно использовать не только MS Word, но и OpenOffice

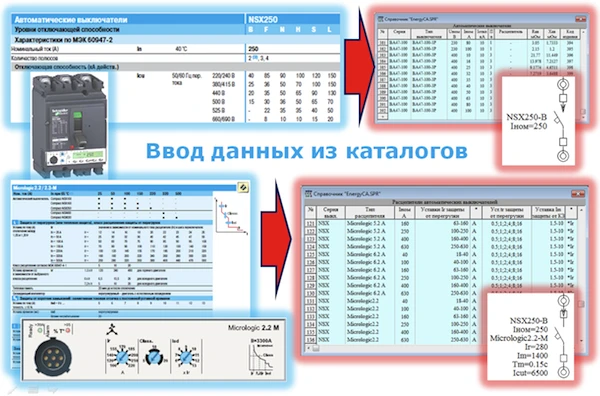

В стандартный справочник оборудования добавлены новые типы автоматических выключателей, расцепители с ВТХ, типы кабелей, аккумуляторные батареи (с их разрядными и температурными характеристиками), синхронные и асинхронные двигатели и др.

Обновлены шаблоны, тестовые примеры, руководство пользователя
