nanoCAD BIM Электро
Программа позволяет проектировать и моделировать системы силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Задачи
Платформа nanoCAD
Преимущества продукта
Расчеты электрических нагрузок (по методам СП 256.1325800.2016, ТЭП, РТМ 36.18.32.4-92), потерь напряжения, токов утечки, токов короткого замыкания (по методам ГОСТ 28249-93 и «Петля фаза-ноль»). Автоматическая проверка на соответствие расчетным режимам.
Поддержка экспорта в обменные файлы стандарта IFC позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой BIM-платформе.
Информационная модель проектируемой электрической системы обеспечивает взаимодействие оборудования, считывая связанную информацию и оперируя актуальными данными. При этом пользователь остается в привычной САПР-среде.
Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).
Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
Все возможности продукта: nanoCAD BIM Электро
Элемент Трассы
- Создание наклонных трасс под произвольным углом;

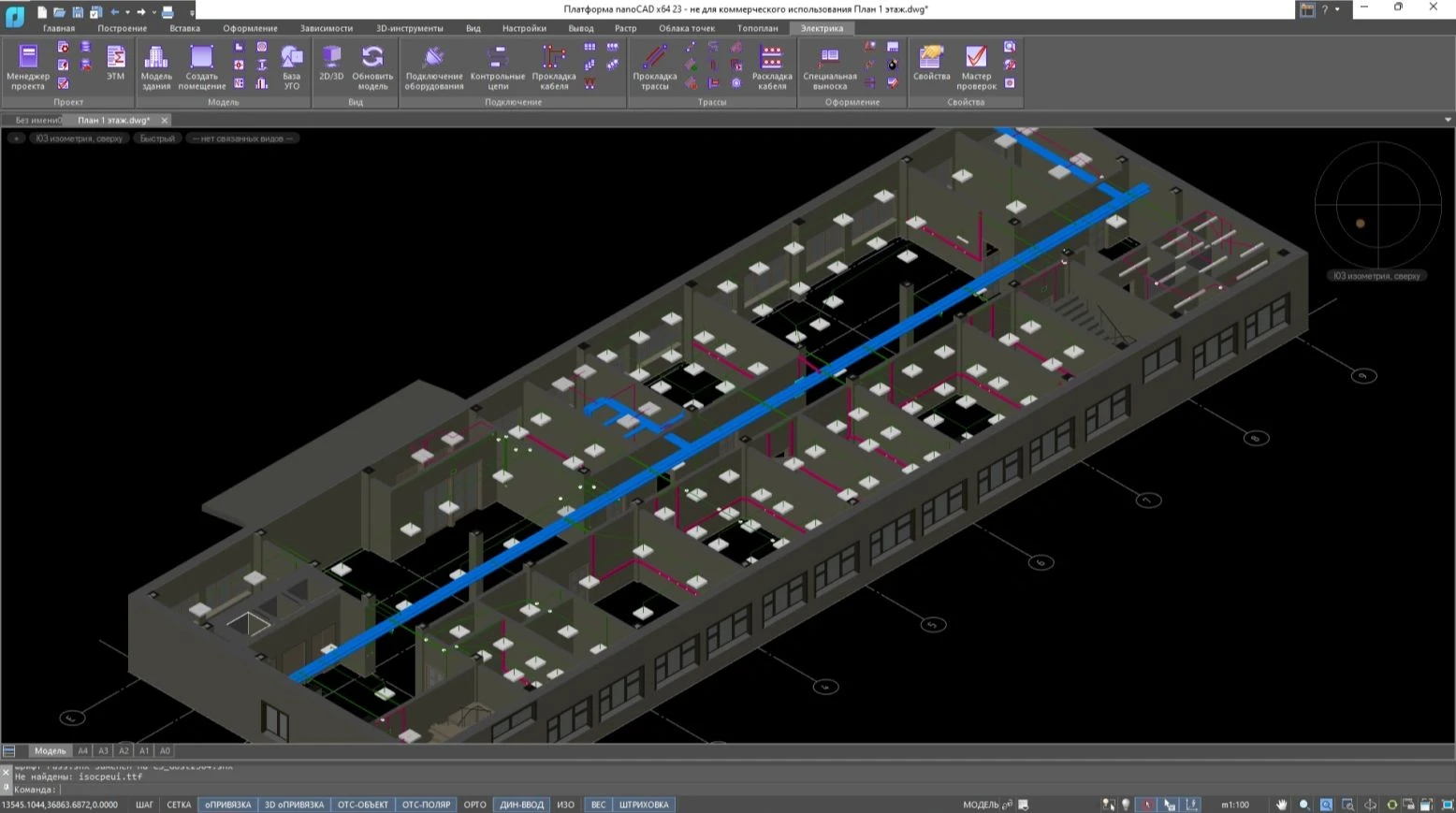

- В режиме 3D-вида точки подключения и вершины трасс отображаются на действительной высоте;
- Построение трасс, установка оборудования и соединительных элементов, а также редактирование соединений без переключения на 2D-вид.
Окно Настройки трассы
Группа команд Высоты
Редактирование объектов и трасс
- Выноски для трасс с обозначением уклона;
- Возможность группового выбора объектов и трасс в командах Проложить канал в существующих трассах и Удалить канал из трасс.
Модуль «Схемы»
Вывод документов
Шаблон экспликации
Документирование
Интеграция со сторонними САПР/BIM-решениями

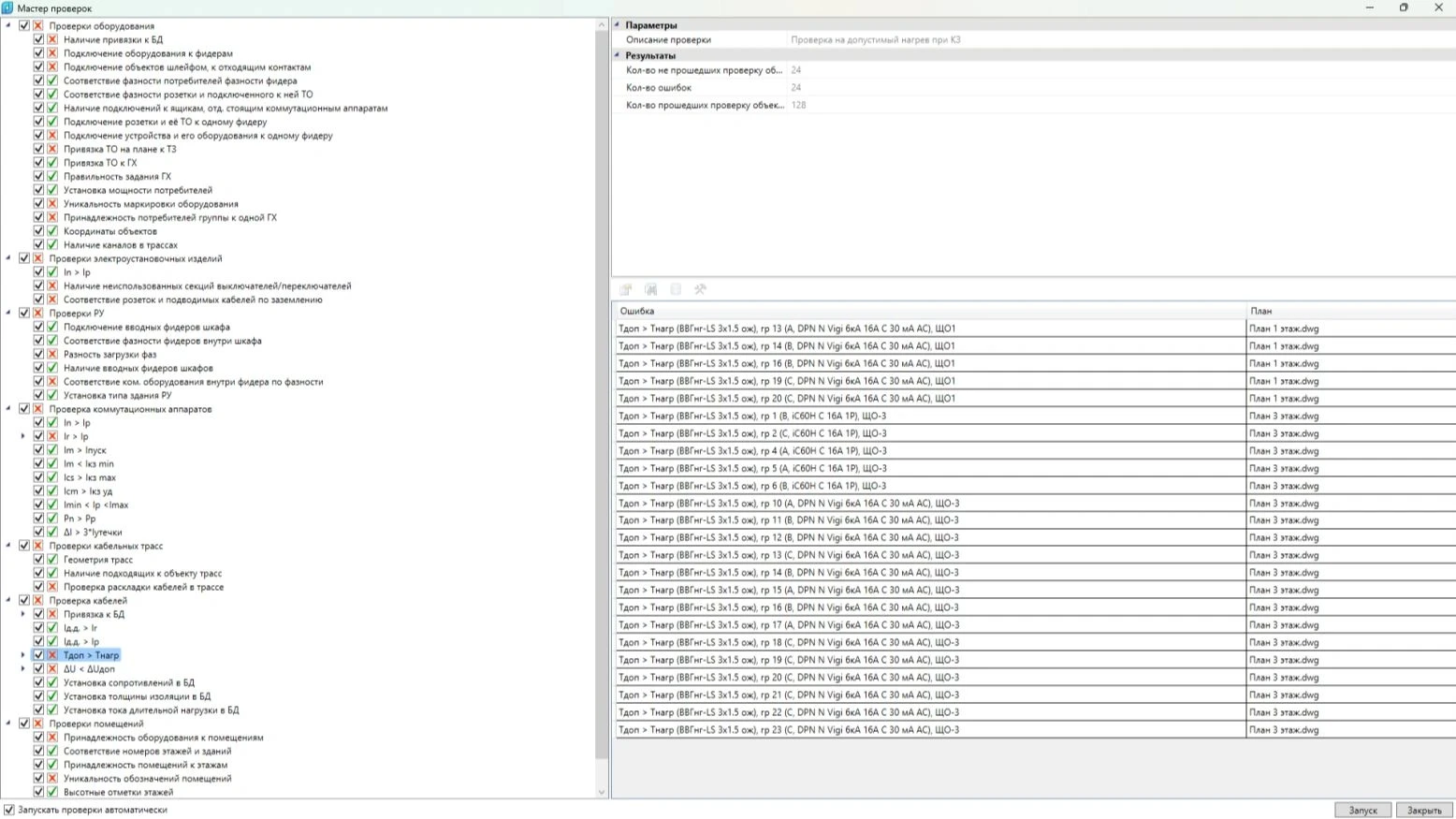

Проверка модели

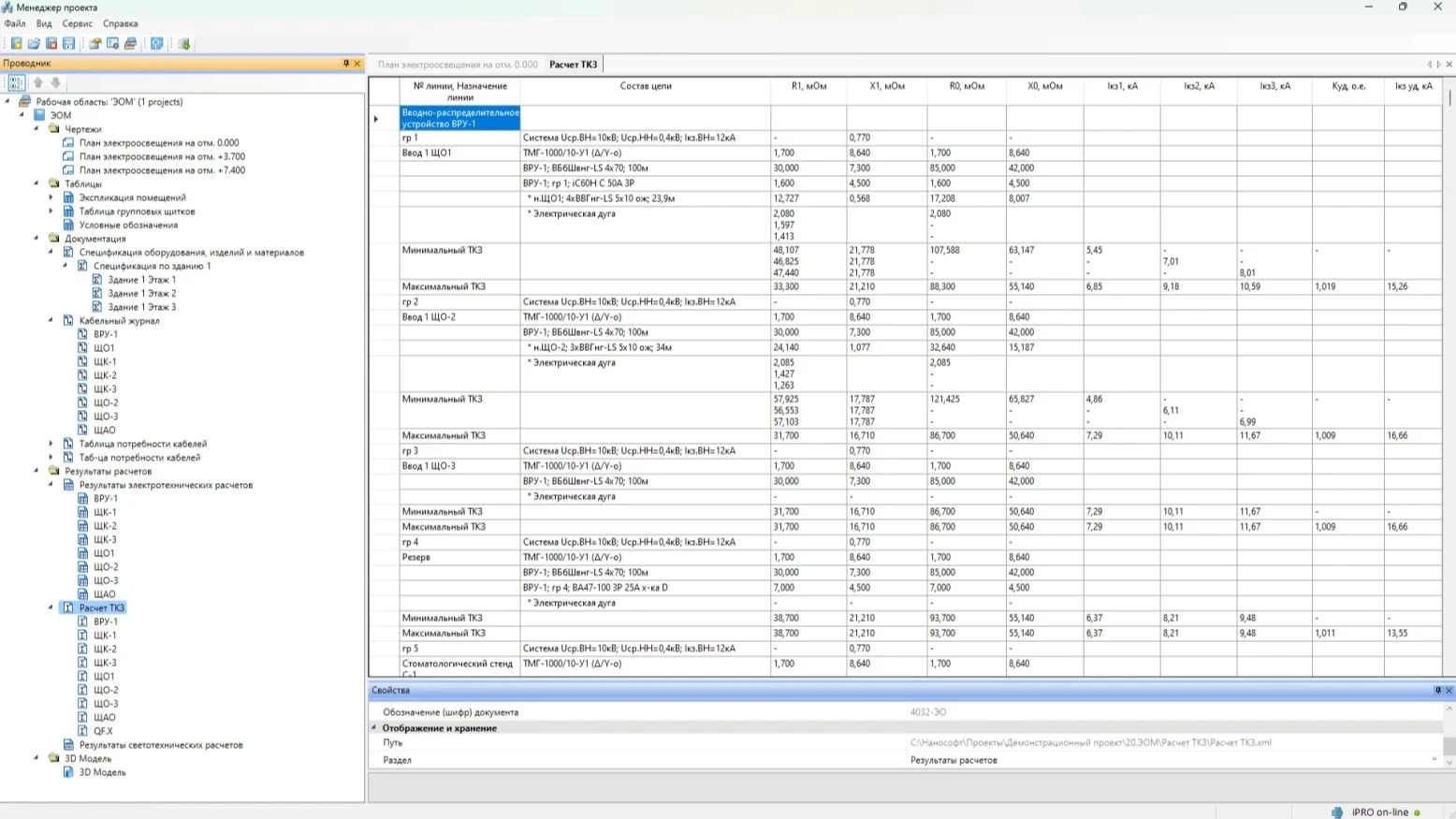

Электротехнические расчеты
Светотехнические расчеты
Готовые базы оборудования
Информационное моделирование
Автоматизация рутинных процессов
Поддержка формата *.dwg
Наша команда поможет внедрить ПО, настроить под ваши задачи и поддержит на каждом этапе. Работаем так, чтобы вы быстрее получали результат, а не разбирались с инструментом.
Стоимость ПО
Выберите свою акцию, которая станет максимально выгодной при покупке nanoCAD
Любое вертикальное решение nanoCAD - бесплатно до 30 дней!
Обучение при покупке nanoCAD - бесплатно!
Скачать дистрибутив nanoCAD и пользоваться - бесплатно до 30 дней!
Что нового?
Размещение электроприемников на плане
Наряду с автоматической расстановкой стала доступна ручная расстановка электроприемников на плане, которая позволяет быстрее и удобнее пройти по списку технологического оборудования и проконтролировать, что всё оборудование было размещено.
Прямой экспорт документов без офисных приложений
Основным способом выгрузки стала прямая генерация файлов DOCX и XLSX – без запуска офисных приложений. Если вы использовали пользовательские шаблоны формата DOT, их необходимо пересохранить в формат DOTX.
Автоматическая генерация марок для кабельных проходок
Программа сама формирует обозначения проходок с учетом размеров и типа отверстия. Настраиваемые правила разделения по габаритам позволяют автоматически присваивать разные марки группам проходок в зависимости от диапазона размеров – чертеж остается читаемым без ручной разметки.
