Введены вольтодобавочные трансформаторы, которые могут работать совместно с автотрансформаторами

Появилась возможность поперечного и продольно-поперечного регулирования для вольтодобавочных и линейно-регулировочных трансформаторов

Появилась возможность отображения положений РПН всех трансформаторов в одной таблице с поддержкой экспорта и импорта положений регуляторов

Добавлена возможность фильтрации объектов, в том числе и в таблице с РПН, и в таблице участков линий (можно выделить список участков кабелей одного района и/или одного класса напряжения)

В таблицы участков линий добавлены номинальные напряжения сети и кабелей (или шинопроводов)

Добавлены поправочные коэффициенты для учета допустимого тока в зависимости от соответствия номинального напряжения кабеля и номинального напряжения сети. То есть, если в сети 10 кВ применены кабели на 6 кВ, это допустимо. Но допустимый ток будет существенно ниже паспортного (введен понижающий коэффициент). Наоборот, если в сети 6 кВ применен кабель на 10 кВ, то его допустимый ток может быть выше (применен повышающий коэффициент). В программу добавлено средство ввода правила назначения повышающих и понижающих коэффициентов.

Стандартный набор цветов по классам напряжения приведен в соответствие с ГОСТ

Добавлен учет статических характеристик нагрузки, применимый к объектам «Нагрузка» и «ТП»

Стандартный список СХН расширен

Добавлены: номер 0 – нагрузка задана неизменными P+jQ; номер 4 – нагрузка задана неизменным током.

Изменены наименования стандартных СХН. Теперь N0 – "S=c" N3 – "Y=c" N4 – "I=c", а СХН1 и СХН2 названия сохранили

При задании нагрузки величиной тока автоматически включается СХН типа «I=c» (№4), однако ее можно вручную заменить на любую другую допустимую

Общий список СХН перенесен в справочник, и теперь в одной модели может быть неограниченное число статических характеристик нагрузки. Номера 0-4 заняты под стандартные СХН, остальные 0-65636 – под произвольные

Добавлено исправление ошибки пользователя при заполнении справочника, когда вместо марки кабеля записывают обозначение модели кабеля с сечением. Программа всегда показывает правильное отображение модели кабеля (марка-число жил-сечение)

Добавлена возможность включить отображение параметров в начале и в конце ветви для ветвей, протяженных на схеме

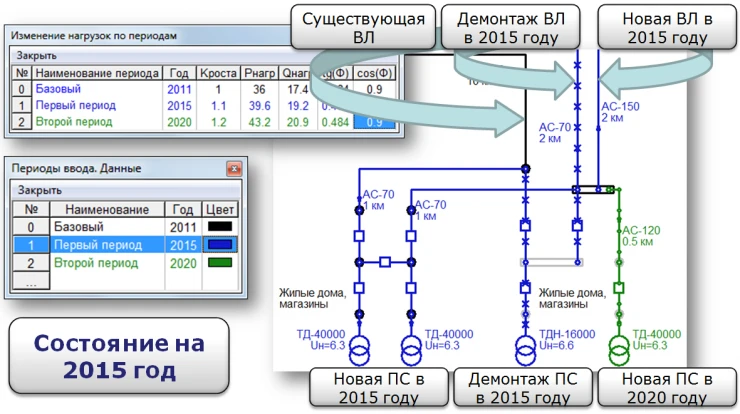

Добавлена таблица для изменения (импорта и экспорта) нагрузок ТП и фидеров по периодам

Для нулевого периода изменяет заданную нагрузку этих объектов, а для остальных периодов изменяет коэффициенты роста. Отношения нагрузки в период к нагрузке в нулевой период. Таблица может экспортироваться и импортироваться любым предусмотренным методом импорта и экспорта, в том числе непосредственно в/из Excel, а также посредством буфера обмена либо через файл CSV, TXT, XML или другой стандартный формат. Отображение, импорт и экспорт могут производиться в относительных коэффициентах, в виде P (активной мощности), в виде модуля S (полной, кажущейся мощности) или в виде комплексного S=P+jQ.

Добавлена возможность сохранения фрагмента модели в виде самостоятельной модели (отдельного файла), а также сборка модели из готовых фрагментов, сохраненных в отдельных файлах. Это позволяет собирать модель из готовых фрагментов или объединять модели

Внесены изменения в расчет, позволяющие повысить надежность полученого решения, в том числе с учетом поперечного регулирования

Изменена структура таблиц объектов-трансформаторов (двухобмоточных, трехобмоточных, с расщеплением обмоток, автотрансформаторов, линейных регулировочных трансформаторов)

Изменена структура таблиц справочников трансформаторов

Для всех видов трансформаторов допускаются несимметричные диапазоны регулирования. При переходе от старого варианта справочника сохраняется только верхнее значение границы диапазона регулирования, значение нижней границы диапазона необходимо добавлять вручную. Кроме того, добавлено значение числа нулевых положений РПН, которое также требуется вводить. При вводе этого параметра программа пытается самостоятельно восстановить значение нижней границы, если известно значение верхней.

Обеспечена поддержка AutoCAD до версии 2017
